Designaciones

TKSA 71

Sensores y comunicación

PSD (0.8 pulg.) de 20 mm de 2.ª gen. con láser lineal clase 2

Inclinómetro ±0,1°; Bluetooth 4.0 de baja energía

Distancia de medición del sistema

De 0,04 a 10 m (de 0.13 a 32.8 ft)

Errores de medición

< 1% ± 10 µm

Material del soporte

Frontal de aluminio anodizado y contratapa de plástico PC/ABS

Tiempo de funcionamiento

Batería recargable de iones de litio, autonomía hasta 8 horas, carga inalámbrica rápida de 10 minutos para 1 hora de uso

Dimensiones

52 × 64 × 33 mm (2.1 × 2.5 × 1.3 pulg.)

Peso

130 g (0.3 lb)

Dispositivo de funcionamiento

Se recomienda iPad Mini

Dispositivos iPad, iPod Touch, iPhone SE, Galaxy

Actualización del software/de la aplicación

Apple AppStore o en Google Play store

Requisitos del sistema operativo

Apple iOS 9 o Android 9 (y superiores)

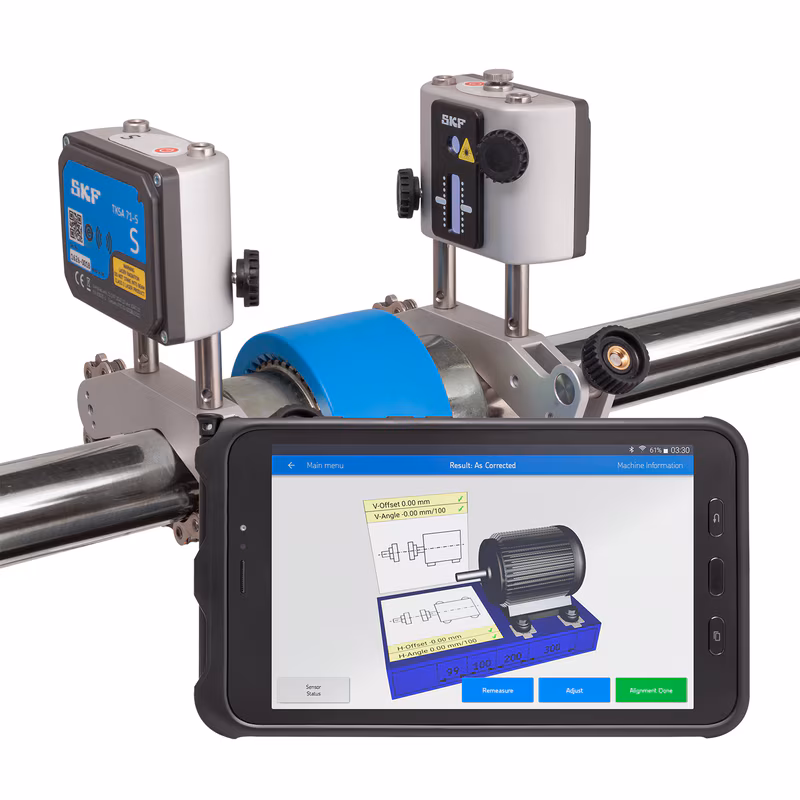

Método de alineación

Alineación de ejes horizontales y verticales, medición en tres posiciones: 9-12-3, medición automática, medición (con rotación mín. de 40º), pata coja, trenes de máquinas, valores, ejes espaciadores

Valores de corrección en el momento

Vertical y horizontal

Funciones adicionales

Biblioteca de máquinas, lectura de código QR, valores objetivo, compensación de perturbaciones, visualización libre 3D de la máquina, rotación de pantalla en tabletas, informe automático en pdf

Accesorios

2 soportes en V con cadenas, ancho de 15 mm (0.6 pulg.)

Diámetros de eje

De 20 a 150 mm (0.8 a 5.9 pulg.) de diámetro,

450 mm (17.7 pulg.) con cadenas de extensión (incluidas)

Altura máxima de acoplamiento 1)

45 mm (1.8 pulg.) con varillas estándares, más 120 mm (4.7 pulg.) por juego de varillas de extensión

Adaptador de corriente

Carga inalámbrica mediante módulos de carga incluidos

cable de carga micro USB a USB, incluido

Temperatura de funcionamiento

0 a 45 °C (32 a 113 °F)

Clasificación IP

IP67 para las unidades de medición y el maletín de transporte

Dimensiones del maletín de transporte

Maletín de transporte del TKSA 71: 365 × 295 × 170 mm (14.4 × 11.6 × 6.7 pulg.)

Maletín con ruedas para TKSA 71/PRO: 610 × 430 × 265 mm (24 × 16.9 × 10.4 pulg.)

Peso total (incluye el maletín)

TKSA 71: 3,9 kg (8.6 lb)

TKSA 71/PRO: 12,5 kg (27.6 lb)

Certificado de calibración

Se entrega con una validez de dos años

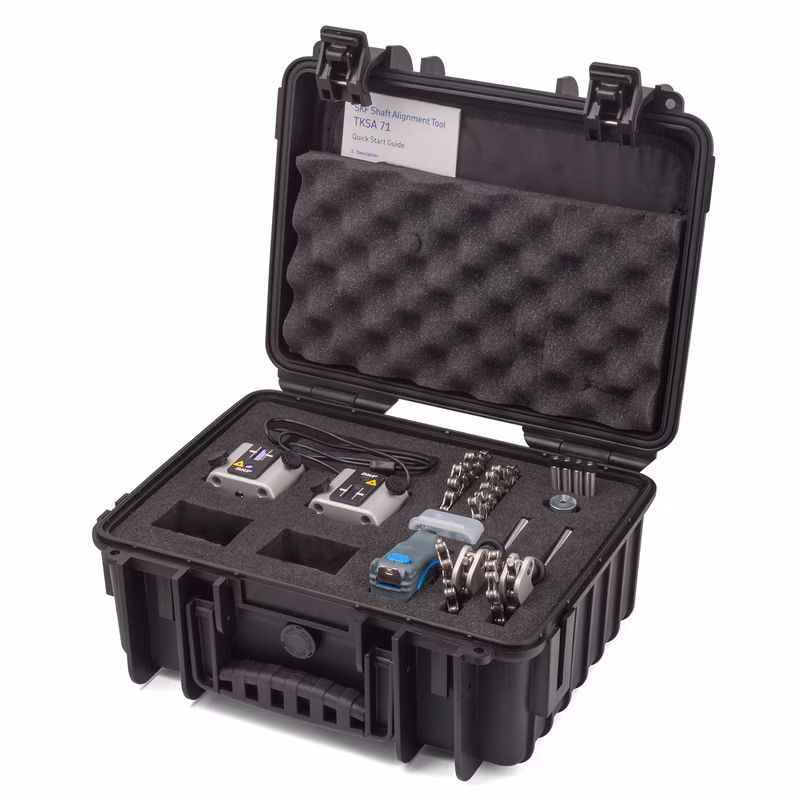

Contenido del maletín

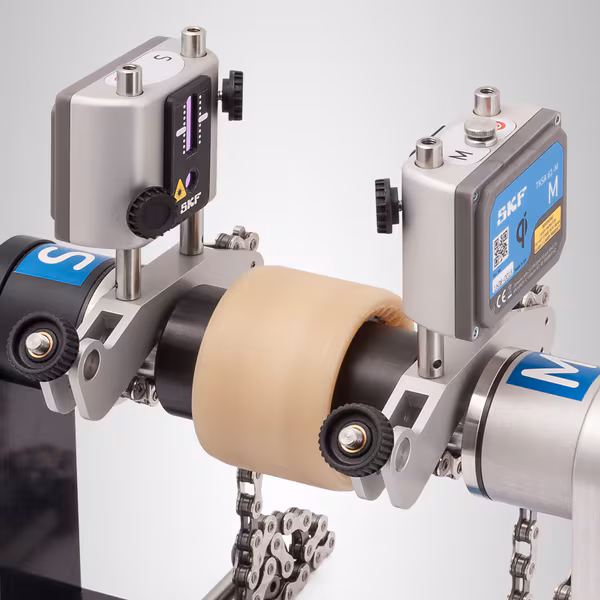

2 unidades de medición (M y S)

2 soportes de eje con cadenas de 480 mm (18.9 pulg.), varillas roscadas de 80 mm (3.1 pulg.) e imanes; 4 varillas de extensión roscadas de 120 mm (4.7 pulg.)

2 cadenas de extensión de 980 mm (38.6 pulg.)

1 cable de carga micro USB a USB

Cinta métrica

Certificado impreso de calibración y conformidad

Guía de referencia rápida (en inglés)

2 hojas A5 con 6 pegatinas con códigos QR por hoja (total de 12 pegatinas)

Maletín industrial resistente (IP 67)

Además con el TKSA 71/PRO:

4 varillas de extensión roscadas de 120 mm (4.7 pulg.)

2 soportes descentrados de 50 mm (2 pulg.)

2 soportes deslizantes

2 bases magnéticas

* Según el tipo de acoplamiento, los soportes pueden montarse en el acoplamiento, con lo que se reduce la limitación de altura del acoplamiento.
