Descripción
La serie TMMK de SKF está diseñada para un montaje y desmontaje rápido y preciso de los rodamientos rígidos de bolas en ejes, soportes y soportes ciegos.
El TMMK 10-35 se adapta a rodamientos con diámetros de agujero de 10 a 35 mm, mientras que el TMMK 20-50 se adapta a rodamientos con diámetros de agujero de 20 a 50 mm. Para el montaje, se incluye una herramienta multiuso que es adecuada para montar rodamientos, así como casquillos, anillos de sellado, poleas para correas y otros productos similares.

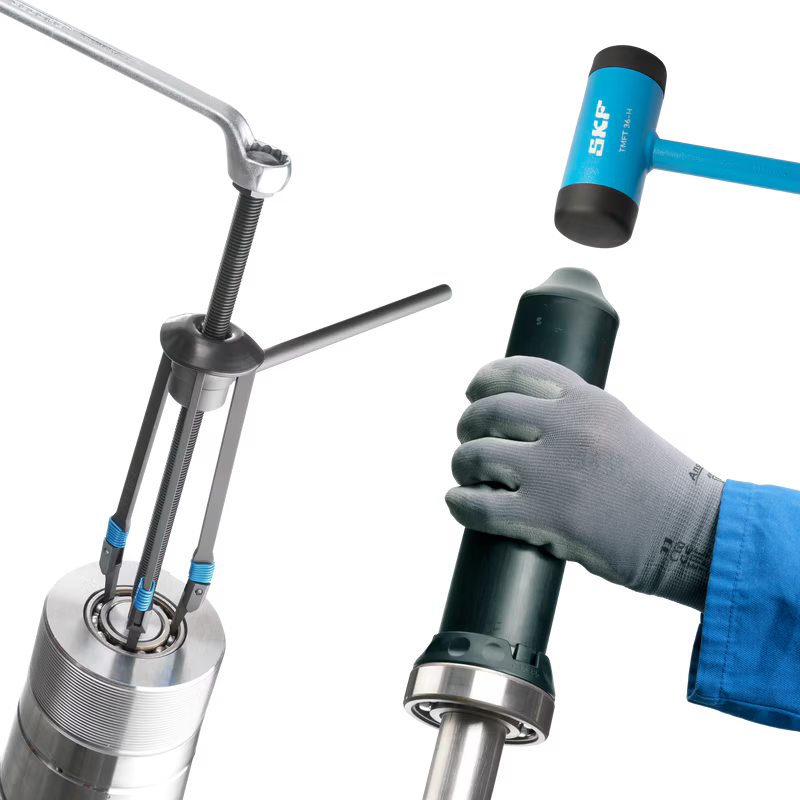

Las herramientas de montaje multiuso permiten el montaje de una amplia gama de rodamientos y elementos asociados. Los rodamientos rígidos de bolas SKF pueden desmontarse fácilmente de los ejes y soportes ciegos mediante un exclusivo extractor de tres brazos con un martillo deslizante.

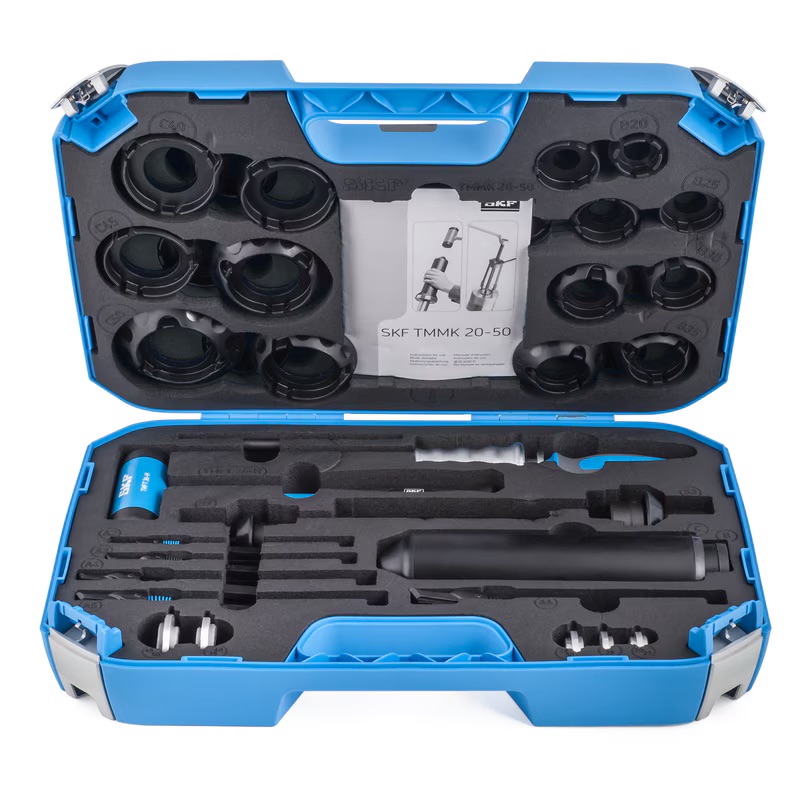

- Todas las piezas están claramente ordenadas en el maletín de modo tal que resulte sencillo seleccionarlas e identificarlas
- La correcta combinación del manguito y el aro de impacto ayuda a asegurar que las fuerzas de montaje no se transmitan a través de los elementos rodantes del rodamiento. De esta manera, se minimizan los daños al rodamiento que se generan debido a un montaje incorrecto
- Los aros de impacto están fabricados con poliamida modificada con alta resistencia al impacto. Los manguitos de impacto están fabricados con poliamida modificada con alta resistencia al impacto y reforzada con fibra de vidrio. Se trata de un material superresistente, fuerte y liviano
- El martillo de poliuretano cuenta con caras de nailon y está cargado con granallas de acero para un máximo impacto. El mango cuenta con un agarre cómodo de caucho que permite manipularlo con eficacia, y absorbe los golpes y la vibración
- Las garras están diseñadas especialmente para facilitar un ajuste preciso en los caminos de rodadura de los rodamientos. De esta manera, proporcionan un buen agarre y permiten la aplicación de mayores fuerzas de desmontaje
- La designación está grabada con láser en los brazos para permitir una identificación y selección sencillas
- Los muelles se identifican mediante códigos de colores para facilitar la selección y combinación
- El anillo de fijación elástico permite que los brazos extractores se conecten fácilmente al husillo
- El peso de deslizamiento elevado del martillo deslizante genera una gran fuerza de desmontaje
El TMMK 20-50 es adecuado para los siguientes rodamientos SKF
MONTAJE
Rodamiento rígido de bolas | Rodamiento rígido de bolas (sellado) | Rodamiento de bolas a rótula |
6004-6010 | 62204-62210 | 1204-12010 |
6204-6210 | 62304-62310 | 1304-1310 |
6304-6310 | 63004-63010 | 2204-2210 |
6404-6409 | 2304-2310 | |
62/22 | Rodamiento de rodillos cónicos | 11207-11210 |
62/28 | 30204-30210 | |
63/22 | 30304-30310 | Rodamiento de rodillos toroidales CARB |
63/28 | 31305-31310 | C 2205-C 2210 |
16004-16011 | 32004-32010 | C 4010 |
98204-98206 | 32205-32210 | C 6006 |
32304-32310 | ||
Rodamiento de rodillos cilíndricos | 33010 | Rodamiento de una hilera de bolas de contacto angular |
N 1005-N 1010 | 33205-33210 | 7004-7010 |
N 204-N 210 | 7204-7210 | |
N 2204- N 2210 | Rodamiento de rodillos a rótula | 7304-7310 |
N 2304-N 2310 | 21305-21310 | |
N 304-N 310 | 22205/20 | Rodamiento de dos hileras de bolas de contacto angular |
22205-22210 | 3204-3210 | |
22308-22310 | 3304-3210 |
DESMONTAJE
Rodamiento rígido de bolas | ||||
Serie 60.. | Serie 62.. | Serie 63.. | Serie 64.. | Serie 16… |
6004-6020 | 6201–6218 | 6300–6313 | 6403–6310 | 16011 |
62/22 | 63/22 | |||
62/28 | 63/28 | |||
DATOS TÉCNICOS
Designación | TMMK 20-50 |
Cantidad de aros de impacto | 21 |
Cantidad de manguitos | 2 |
Diámetro de agujero de los aros de impacto | 20–50 mm (0.79–1.97 pulg.) |
Diámetro exterior de los aros de impacto | 42–110 mm (1.65–4.33 pulg.) |
Martillo de poliuretano | TMFT 36-H |
Dimensiones del maletín | 530 × 110 × 360 mm (20.9 × 4.3 × 14.2 pulg.) |
Peso | 8,5 kg (18.6 lb) |
