Descripción
Fuerzas de alto impacto sin dañar la tuerca

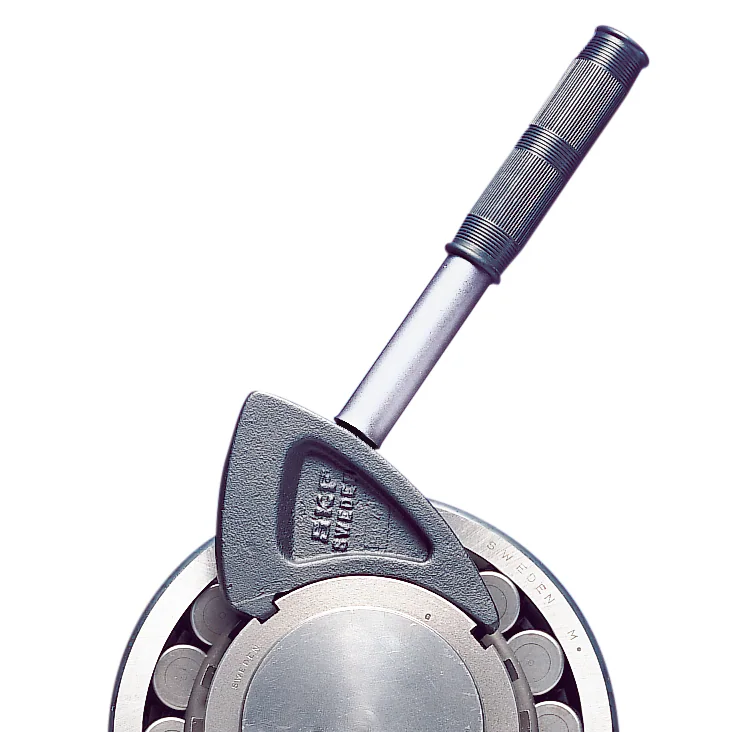

Las llaves de impacto SKF están diseñadas para apretar y aflojar de manera segura tuercas de fijación de gran tamaño, en especial después de calar un rodamiento de gran tamaño en un asiento cónico. No están diseñadas para calar el rodamiento en un asiento cónico.
- Diseñadas para apretar y aflojar de manera segura una amplia selección de tuercas de fijación de gran tamaño
- No están diseñadas para calar rodamientos en un asiento cónico
- Ayudan a evitar dañar el eje y la tuerca
- Seguras y fáciles de utilizar
- El impacto se aplica a la tuerca de forma eficaz
- Cara de impacto de ancho especial
ADECUADAS PARA LAS TUERCAS DE FIJACIÓN SKF DE LAS SERIES KMT, KM, KML, KMFE
Designación | KMT .. | KM .. | KML .. | KMFE .. |
TMFN 23-30 | 24 – 30 | 23 – 31 | 26 – 32 | 24 – 28 |
TMFN 30-40 | 32 – 40 | 32 – 40 | 34 – 40 | 30 – 38 |
TMFN 40-52 | 40 | |||
TMFN 52-64 | ||||
TMFN 64-80 | ||||
TMFN 80-500 | ||||
TMFN 500-600 | ||||
TMFN 600-750 |
ADECUADAS PARA LAS TUERCAS DE FIJACIÓN SKF DE LAS SERIES HM .. (HM .. E), HM .. T
Designación | HM .. (HM .. E) | HM .. T | ||
TMFN 23-30 | ||||
TMFN 30-40 | ||||
TMFN 40-52 | 3044 – 3052 | 42 – 48 | ||
TMFN 52-64 | 3056 – 3064 | 3160 | 50, 52, 56 | |
TMFN 64-80 | 3068 – 3084 | 3164 – 3176 | ||
TMFN 80-500 | 3088 – 3096 | 3180 – 3196 | 30/500 | |
TMFN 500-600 | 30/530 – 30/630 | 31/500 – 31/560 | ||
TMFN 600-750 | 30/670 – 30/800 | 31/600 – 31/750 | ||
ADECUADAS PARA LAS TUERCAS DE FIJACIÓN SKF DE LAS SERIES AN .. , N .., DIN 1804 (M)
Designación | AN .. | N .. | DIN 1804 (M) | |
TMFN 23-30 | AN22 – AN28 | N022 – N032 | M105x2 – M130x3 | |
TMFN 30-40 | AN30 – AN38 | N034 – N040 | M140x3 – M180x3 | |
TMFN 40-52 | AN40 | N044 – N052 | N44 | M190x3, M200x3 |
TMFN 52-64 | N056 – N064 | |||
TMFN 64-80 | N068 – N084 | |||
TMFN 80-500 | N088 – N096 | N500 | ||
TMFN 500-600 | N530 – N630 | |||
TMFN 600-750 | N670 – N800 | |||
COMPATIBILIDAD CON LAS SIGUIENTES SERIES DE MANGUITOS DE FIJACIÓN SKF
Designación | H 23.. | H 30.. | H 31.. | H32 | H39 |
TMFN 23-30 | H2324 – H2332L | H3024E – H3032 | H3124 – H3130L | H3926 – H3932 | |
TMFN 30-40 | H2332 – H2340 | H3030E, H3034 – H3040 | H3132 – H3140L | H3934 – H3940 | |
TMFN 40-52 | OH2344H, OH2348H | OH3044H – OH3052H | H3144H(HTL) – H3152HTL | H3944H – H3952H | |
TMFN 52-64 | OH2352H, OH2356H | OH3056H – OH3064H | OH3152H – OH3160H | OH3260H | OH3956H – OH3964H |
TMFN 64-80 | OH3068 H – OH3084H | OH3164H – OH3176H(E) | OH3264H – OH3276 H | OH3968H – OH3984H(E) | |
TMFN 80-500 | OH30/500H, OH3080H – OH3096H | OH3180H(E) – OH3196H(E) | OH3280H – OH3296 H | OH39/500H(E), OH3988H – OH3996H(E) | |
TMFN 500-600 | OH30/530H – OH30/630H | OH31/530H – OH31/560H(E) | OH32/500H – OH32/560H | OH39/530H(E) – OH39/630H(E) | |
TMFN 600-750 | OH30/670H – OH30/800H(E) | OH31/600H – OH31/750H(E) | OH32/600H – OH32/750H | OH39/670H(E) – OH39/800H(E) |
DATOS TÉCNICOS
Designación | d | f | h | |||
mm | pulg. | mm | pulg. | mm | pulg. | |
TMFN 23-30 | 148 | 5.83 | 11,5 | 0,45 | 4,4 | 0,17 |
TMFN 30-40 | 193 | 7,60 | 13,5 | 0.53 | 5,3 | 0.21 |
TMFN 40-52 | 248 | 9.76 | 16 | 0.63 | 6,5 | 0,26 |
TMFN 52-64 | 316 | 12.44 | 19 | 0,75 | 8,5 | 0.33 |
TMFN 64-80 | 396 | 15.59 | 23 | 0.91 | 11 | 0,43 |
TMFN 80-500 | 516 | 20.31 | 28 | 1,10 | 13 | 0.51 |
TMFN 500-600 | 626 | 24.65 | 36 | 1.42 | 16 | 0.63 |
TMFN 600-750 | 746 | 29.37 | 40 | 1.57 | 19 | 0,75 |
